Beschreibung

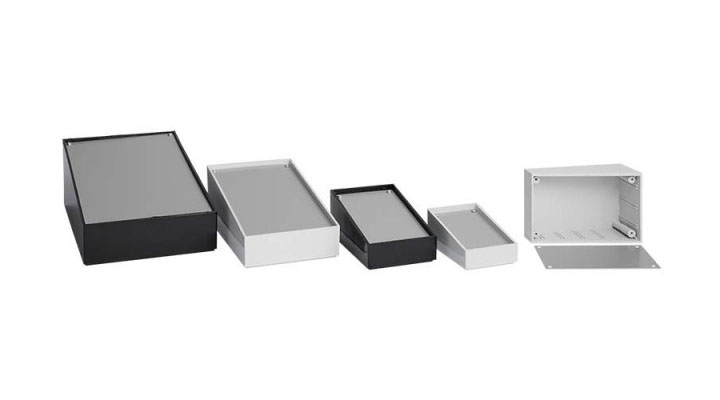

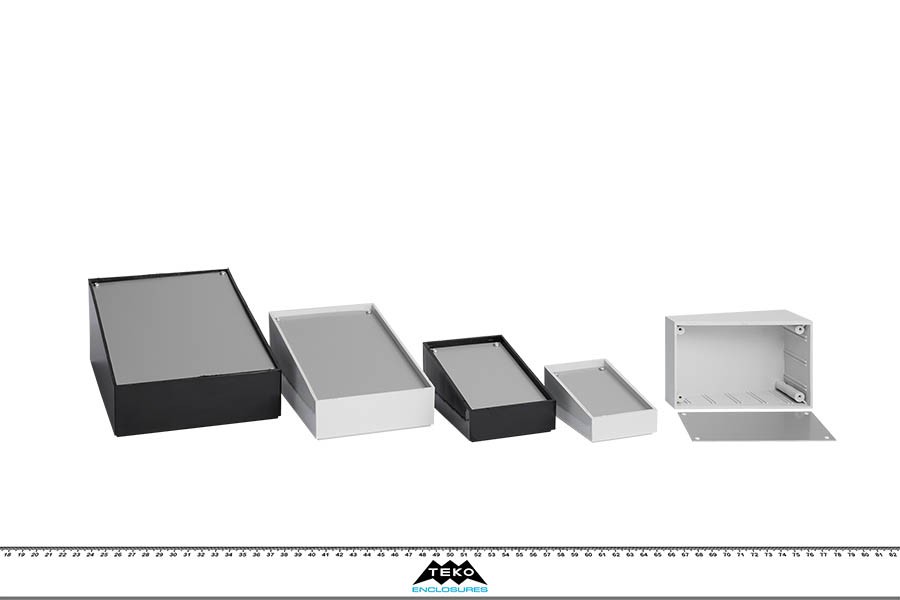

Scharfkantiges Kunststoffgehäuse mit 10° oder 12° Neigung zur leichten Handhabung bzw. Ablesbarkeit und 4 rutschfesten Füßen (Mod. PT/4). Innenwände des Unterteils mit integrierten Führungen für PCB. Zwei Aluminiumplatten, die mit 4 Schrauben montiert werden.
Produkte

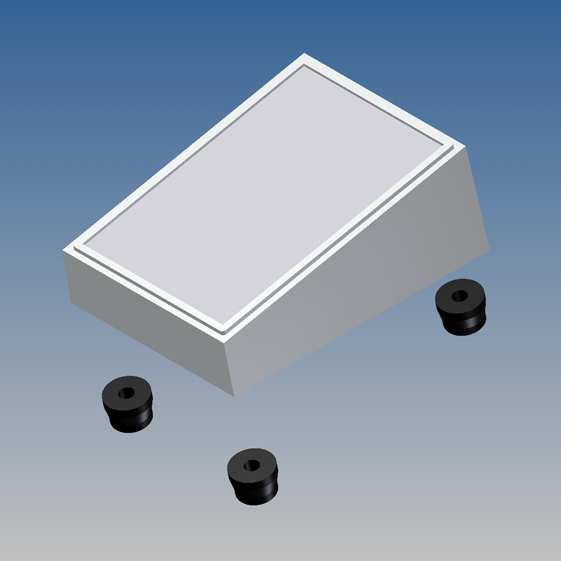

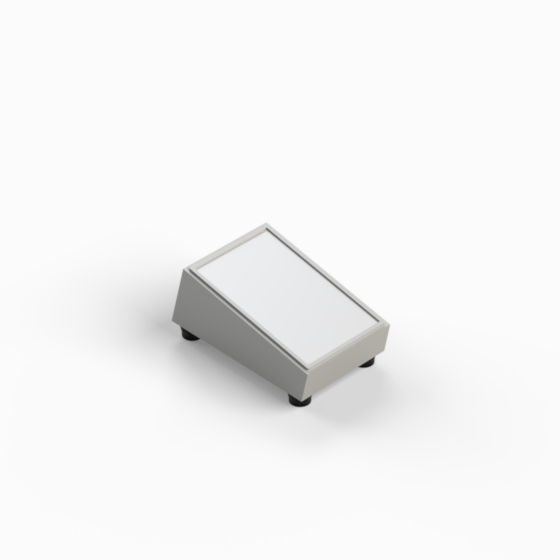

Modell | 101.5 |
L (mm) | 85 |
W (mm) | 56 |
H (mm) | 37 |
Farbe (Ral) |
9018 |
Material | AG-ATY |
MAX PCB L (mm) | 80 |
MAX PCB W (mm) | 25,5 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

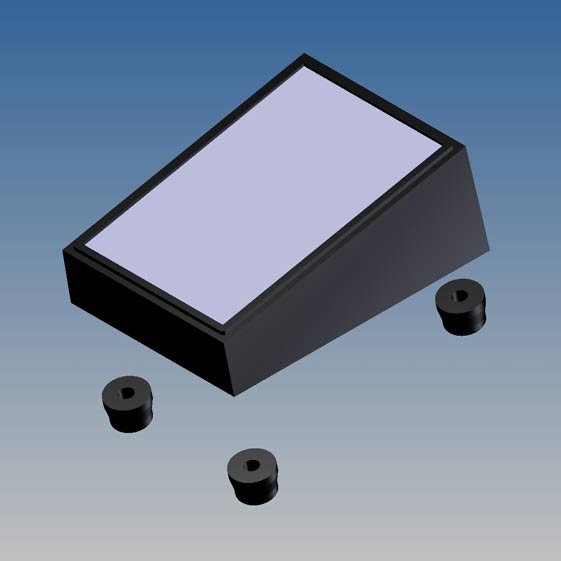

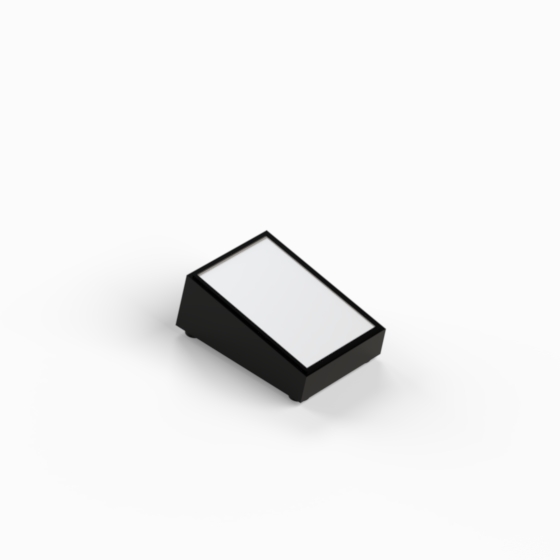

Modell | 101.9 |
L (mm) | 85 |
W (mm) | 56 |
H (mm) | 37 |
Farbe (Ral) |
9004 |
Material | P2H-AT |
MAX PCB L (mm) | 80 |
MAX PCB W (mm) | 25,5 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

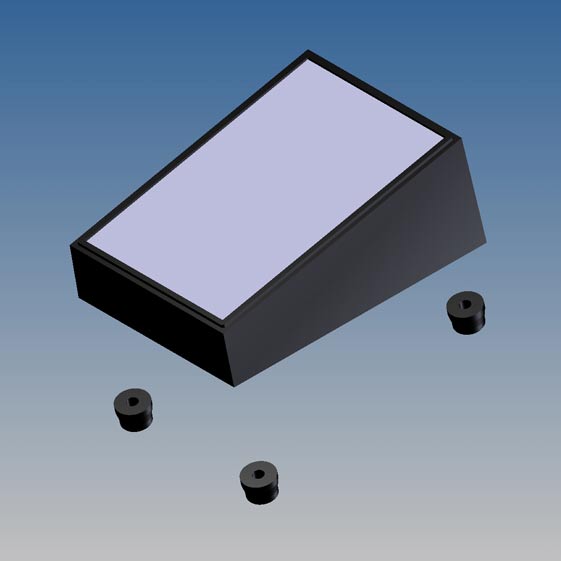

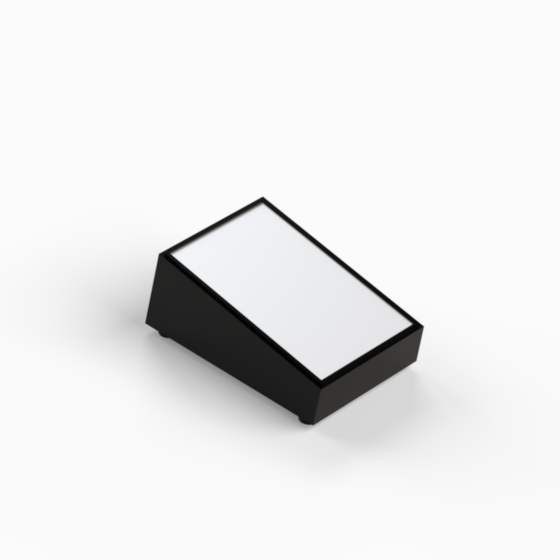

Modell | 102.9 |
L (mm) | 110 |
W (mm) | 70 |
H (mm) | 48,3 |
Farbe (Ral) |
9004 |
Material | P2H-AT |
MAX PCB L (mm) | 104 |
MAX PCB W (mm) | 36,5 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

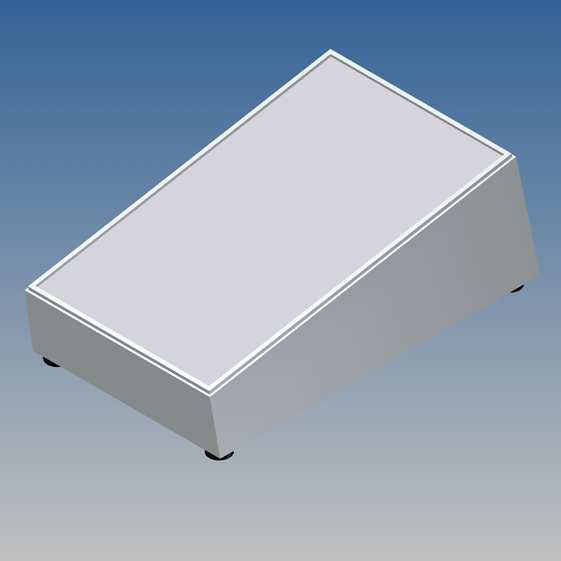

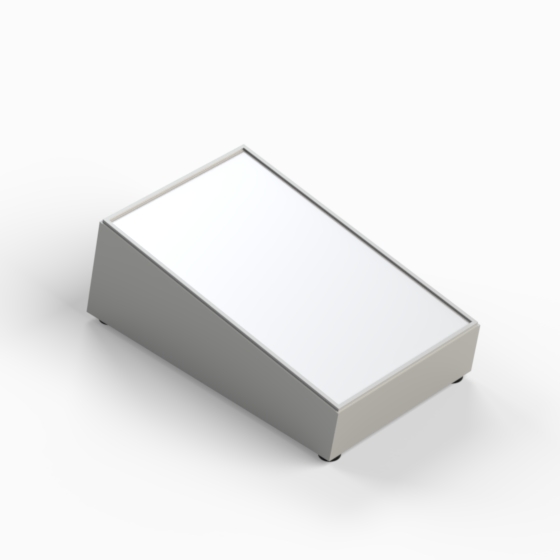

Modell | 103.5 |
L (mm) | 160 |
W (mm) | 96 |
H (mm) | 60,5 |
Farbe (Ral) |
9018 |
Material | AG-ATY |
MAX PCB L (mm) | 153,5 |
MAX PCB W (mm) | 49 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

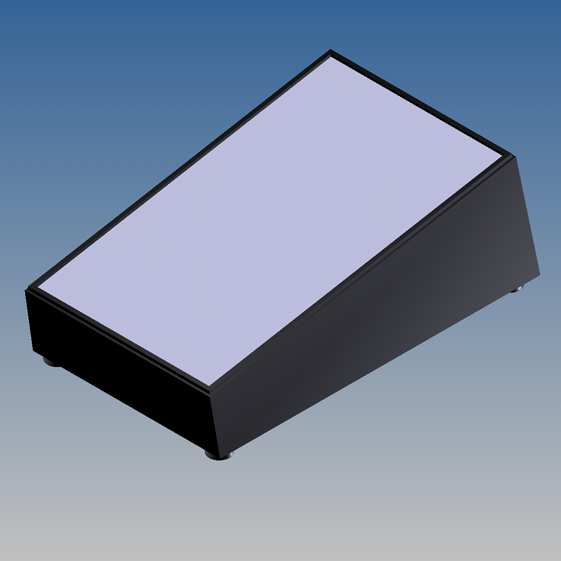

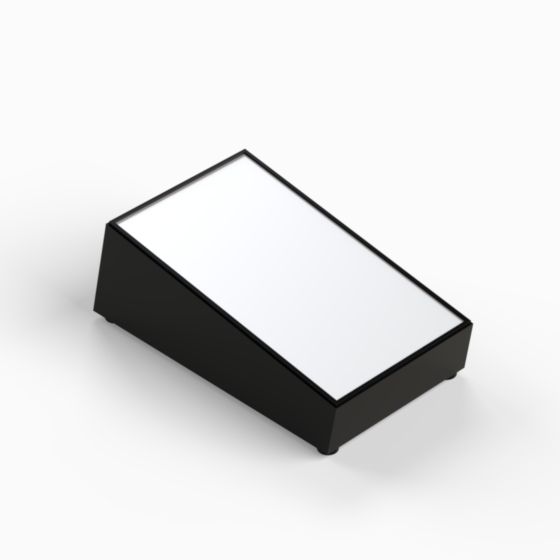

Modell | 103.9 |
L (mm) | 160 |
W (mm) | 96 |
H (mm) | 60,5 |
Farbe (Ral) |
9004 |
Material | P2H-AT |
MAX PCB L (mm) | 153,5 |
MAX PCB W (mm) | 49 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

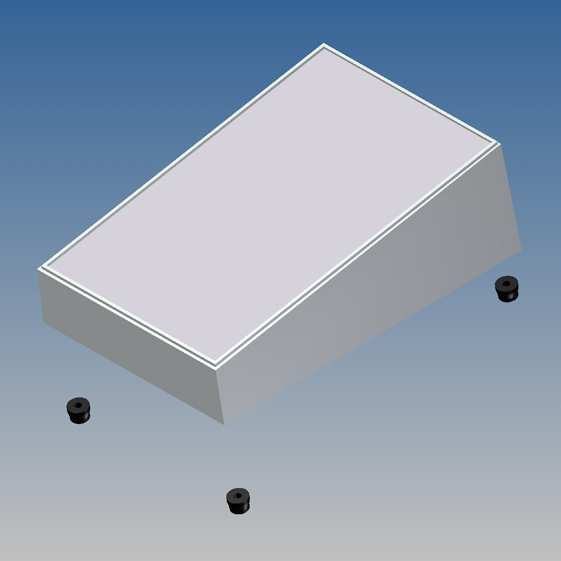

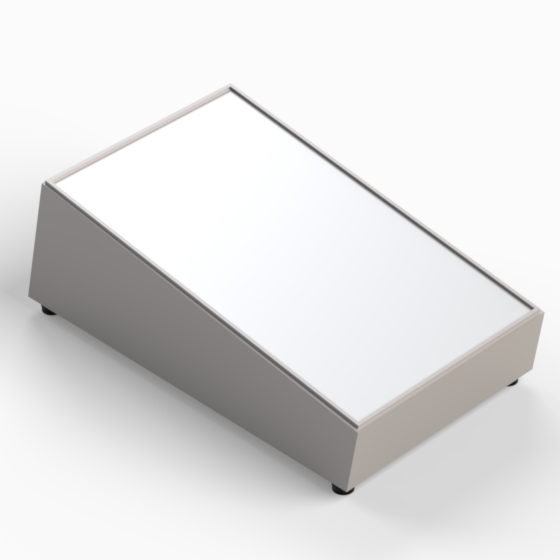

Modell | 104.5 |
L (mm) | 215 |
W (mm) | 130 |
H (mm) | 77 |
Farbe (Ral) |
9018 |
Material | AG-ATY |
MAX PCB L (mm) | 208 |
MAX PCB W (mm) | 64 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|

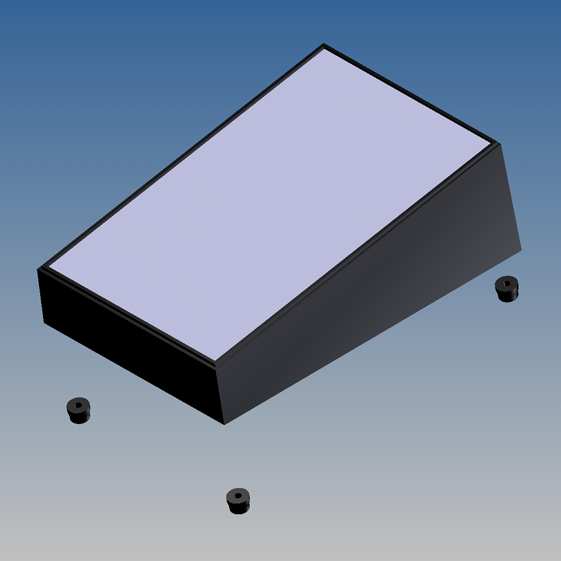

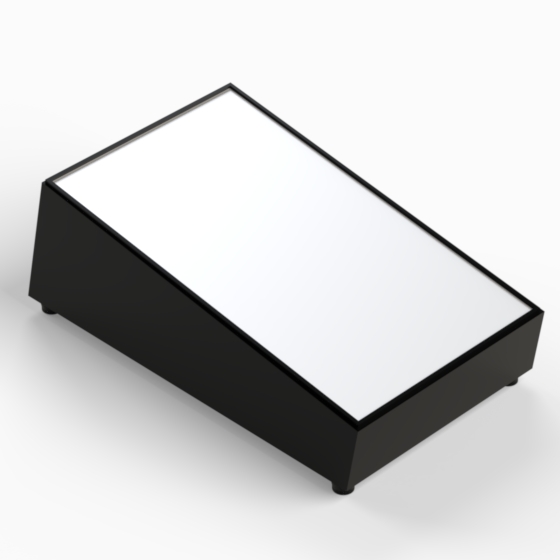

Modell | 104.9 |
L (mm) | 215 |
W (mm) | 130 |
H (mm) | 77 |
Farbe (Ral) |
9004 |
Material | P2H-AT |
MAX PCB L (mm) | 208 |
MAX PCB W (mm) | 64 |
Schrauben | 4 |
Batterie | - |
Zubehör | |
Zeichnungen |
PDF DWG |
Mehr |
Displays
|
Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
101.5 | 85 | 56 | 37 |
9018 |
AG-ATY | 80 | 25,5 | 4 | - |
PDF DWG |
Displays
|
||
101.9 | 85 | 56 | 37 |
9004 |
P2H-AT | 80 | 25,5 | 4 | - |
PDF DWG |
Displays
|
||
102.9 | 110 | 70 | 48,3 |
9004 |
P2H-AT | 104 | 36,5 | 4 | - |
PDF DWG |
Displays
|
||
103.5 | 160 | 96 | 60,5 |
9018 |
AG-ATY | 153,5 | 49 | 4 | - |
PDF DWG |
Displays
|
||
103.9 | 160 | 96 | 60,5 |
9004 |
P2H-AT | 153,5 | 49 | 4 | - |
PDF DWG |
Displays
|
||
104.5 | 215 | 130 | 77 |
9018 |
AG-ATY | 208 | 64 | 4 | - |
PDF DWG |
Displays
|
||
104.9 | 215 | 130 | 77 |
9004 |
P2H-AT | 208 | 64 | 4 | - |
PDF DWG |
Displays
|
